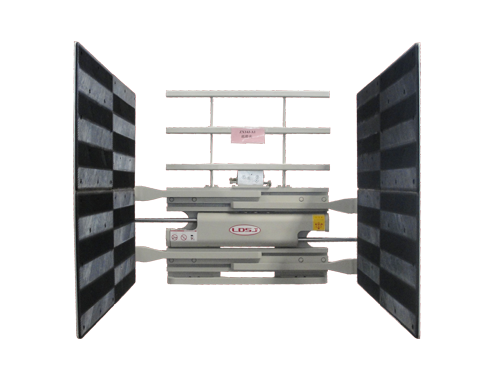

纸箱夹
产品特点
属具产品应用及重要部件配置
１、液压系统方面：关键液压元器件均采用国外原装进口液压产品；密封件均采用进口产品；高压胶管采用高性能进口胶管；四档调压阀可用于根据不同货物， 设置不同的合适夹紧力。
2、机械性能方面：内置侧移功能，可以同时实现夹紧/张开和侧移功能，并且视野较好；附加两组油路即可满足使用要求。
3、结构件方面：左右夹板采用高性能铝合金板，以减轻重量；连接板则由高强度板材热压成型，抗变形性能好。
4、应用范围：适用于对仓储、饮料、家电及电子行业纸箱包装产品的高效无托盘搬运，节省了购置和维护托盘的费用，也节省了仓储空间。
产品参数
| 承载能力@ 载荷中心 （Kg@mm) | 型号 | 张臂 范围 （mm) | 臂高H （mm） | 臂长L (mm） | 框架 宽度B (mm） | 失载距 ET (mm) | 水平 重心 CGH (mm) | 自重 （Kg） | 适配pg电子 （t) |
| 1400@700 | ZX14J-A1 | 560-1920 | 1200 | 1420 | 1040 | 117 | 461 | 775 | 2-2.5t |
| 1400@700 | ZX14J-A2 | 760-2120 | 1200 | 1420 | 1040 | 117 | 455 | 785 | 2-2.5t |
| 1400@700 | ZX14J-A3 | 590-1950 | 1200 | 1480 | 1040 | 117 | 489 | 790 | 2-2.5t |
| 1200@600 | ZX12J-A1 | 400-1550 | 1200 | 1220 | 1040 | 117 | 394 | 700 | 2-2.5t |
| 1400@700 | ZX14J-A4 | 560-1920 | 1200 | 1220 | 1040 | 117 | 387 | 730 | 2-2.5t |
注：
1、实际的pg电子/属具综合承载能力请从pg电子厂方获得。
2、匹配此属具要求pg电子需增加2组附加油路。
3、整机出厂时配有四档调压阀。
流量及压力要求
型号 | 压力值（Bar） | 流量值（L/min） | |||||
最大 | 侧移动作 | 夹紧动作 | |||||
最小 | 推荐 | 最大 | 最小 | 推荐 | 最大 | ||
ZX**J | 160 | 4 | 15 | 38 | 19 | 26 | 38 |
